碳纤维缠绕工艺的应用解析

提到碳纤维，你可能会想到轻盈坚韧的航空部件、酷炫的赛车车身，或是耐腐蚀的工业管道。但很少有人知道，这些高性能碳纤维制品的诞生，离不开一项关键核心技术——碳纤维缠绕工艺。

它不像3D打印那样直观易懂，也没有注塑工艺那样普及，却凭借精准控形、高效量产、性能最优、轻量化突出、耐腐蚀耐用的核心优势，完美契合高端制造对产品性能的严苛要求，成为高端制造领域不可或缺的“幕后功臣”——既能最大限度发挥碳纤维的材料特性，又能兼顾生产效率与产品稳定性，性价比和实用性远超传统成型工艺。今天，我们就拨开迷雾，聊聊这项藏着大学问的“缠绕魔法”，从原理到应用，一次性讲明白它的优势所在。

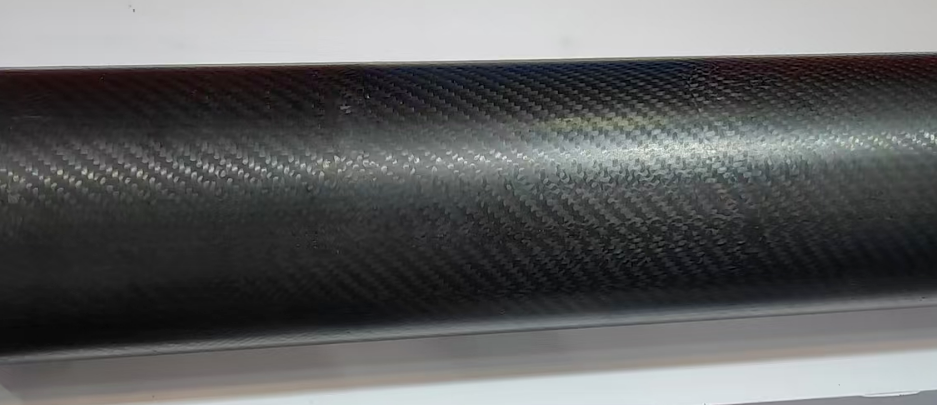

什么是碳纤维缠绕工艺？一句话讲透核心

简单来说，碳纤维缠绕工艺，就是将浸渍了树脂的碳纤维丝束，在专业缠绕设备的控制下，按照预设的线型和张力，均匀、有序地缠绕在芯模（成型模具）上，经过加热固化后，脱模得到碳纤维制品的成型技术。

打个比方，它就像“编织糖葫芦”——芯模是糖葫芦的竹签，碳纤维丝束是缠绕的糖衣，树脂就是让糖衣牢牢粘在竹签上的粘合剂，缠绕过程就是精准控制糖衣的厚度和缠绕角度，最终做出造型规整、质地坚韧的“碳纤维糖葫芦”。

其核心优势十分突出，更是传统金属成型、注塑工艺无法比拟的：一是能让碳纤维丝束的排列完全贴合产品的受力需求，精准匹配不同场景的强度要求，最大限度发挥碳纤维“轻如铝、强于钢”的特性，比传统金属制品减重40%以上，强度却提升30%以上；二是实现自动化连续生产，兼顾性能与效率，量产稳定性强，良品率远超传统手工成型工艺；三是制品整体性好，无拼接缝隙，气密性、耐腐蚀性极佳，能适应极端环境，大幅延长产品使用寿命；四是材料利用率高，减少废料浪费，兼顾环保与经济性。

三大主流缠绕方式：各有侧重，适配不同需求

根据碳纤维丝束浸渍树脂的时机和方式不同，碳纤维缠绕工艺主要分为三种，各自有着明确的适用场景，没有绝对的优劣，只有最适配的选择。

1. 湿法缠绕：性价比之选，应用最广泛

这是最常用、最经济的一种方式。简单说，就是碳纤维丝束在缠绕到芯模之前，先经过树脂浴槽，充分浸渍树脂，再在张力控制下直接缠绕成型，最后加热固化。

它的优势十分突出，既保留了碳纤维缠绕工艺的核心亮点，又兼顾经济性：工艺简单、成本较低（比干法缠绕低40%），能大幅降低高端材料的应用门槛；生产效率极高，缠绕速度可达200m/min，适合大规模批量生产；缠绕张力能将树脂中的气泡挤出，让制品气密性、水密性更好，同时减少碳纤维在传输过程中的磨损，提升材料利用率；成型后的制品耐酸碱、抗老化，使用寿命比传统材质制品延长50%以上，兼顾实用性与经济性。

缺点是树脂含量控制难度稍大，容易出现滴胶、漏胶现象，适合对精度要求适中、批量生产的民用及工业领域，比如民用管道、普通压力容器、风电叶片等。

2. 干法缠绕：高精度王者，适配高端场景

与湿法缠绕相反，干法缠绕的碳纤维丝束，在出厂前就已经完成了树脂预浸处理（称为预浸丝），缠绕时无需再浸胶，只需加热使预浸树脂呈黏流态，再按照预设线型缠绕到芯模上，最后固化成型。

它的核心优势是精度极高、性能顶尖，完美适配高端场景的严苛要求：树脂含量能精确控制在2%以内，产品质量均匀稳定，误差极小，避免了传统工艺的性能波动问题；缠绕设备更清洁，劳动卫生条件好，自动化程度也更高，缠绕速度可达100-200m/min，兼顾高精度与高效率；成型后的制品强度高、韧性好，能承受极端压力、高温等复杂环境，且轻量化优势突出，能有效降低高端装备的整体重量，提升运行效率，这是传统成型工艺无法实现的。

缺点是设备投资大，需要额外配备预浸丝制造设备，而且制品的层间剪切强度相对较低，主要用于对性能、精度要求极高的高端领域，比如航空航天的导弹壳、火箭发动机壳，以及高端压力容器等。

3. 半干法缠绕：折中方案，兼顾成本与质量

这是湿法和干法的“中间态”——碳纤维丝束先浸胶，再经过一套烘干设备，除去浸胶纱中的溶剂，然后再缠绕到芯模上。

它完美兼顾了湿法缠绕的经济性和干法缠绕的高品质优势，优势更具综合性：既省去了干法缠绕的预浸胶工序和设备，大幅降低生产成本，又解决了湿法缠绕气泡多、性能不稳定的问题，让制品质量更可控；成型后的制品兼具良好的气密性和机械强度，耐腐蚀性强，能适应中高端场景的使用需求；同时保留了自动化生产的优势，生产效率高，材料利用率高，实现了“成本可控、质量达标、效率领先”的三重优势。

四大关键工艺参数：决定制品性能的“密码”

碳纤维缠绕工艺的核心，在于“精准控制”，而这种精准控制正是其优势得以充分发挥的关键——通过对四大核心参数的精准调控，能让碳纤维的性能发挥到极致，同时确保量产稳定性，这也是它区别于其他成型工艺的核心竞争力，四个关键参数直接决定了最终制品的强度、精度和使用寿命，更是放大其核心优势的关键。

1. 树脂质量分数：纤维与树脂的“黄金配比”

树脂是碳纤维的“粘合剂”，其含量过高或过低都会影响制品性能：含量过低，碳纤维浸渍不充分，制品孔隙率高，容易开裂；含量过高，碳纤维占比减少，无法充分发挥其高强度优势。

研究表明，树脂质量分数在30%-35%时，碳纤维的拉伸强度相对最高，这也是多数场景下的“黄金配比”。湿法缠绕中，树脂含量与树脂黏度、缠绕张力密切相关；而干法缠绕因预浸处理，树脂含量能精准控制，无需额外调节。

2. 缠绕张力：让纤维“整齐发力”的关键

缠绕张力的作用，是让碳纤维丝束整齐、紧密地缠绕在芯模上，确保每根纤维、每个缠绕层的张力均匀，充分发挥碳纤维的强度。

张力过高，会损伤碳纤维丝束，降低制品性能；张力过低，纤维排列松散，层间剪切强度下降。研究显示，东丽T700碳纤维在60-70N的缠绕张力范围内，复合材料性能最佳。

3. 缠绕角度：适配受力需求的“设计核心”

缠绕角度不是固定的，而是根据产品的受力方向设计的——比如承受轴向力的制品，缠绕角度会偏小；承受径向力的制品，缠绕角度会偏大。

通过调整缠绕角度，能让制品在不同方向上的强度达到最优，比如风电叶片的主梁、储氢瓶的瓶体，都会根据受力特点设计专属的缠绕角度，实现“哪里受力强，哪里纤维密”的效果。

4. 固化工艺：让制品“定型变强”的最后一步

缠绕完成后，需要对制品进行加热固化，让树脂发生交联反应，将碳纤维丝束牢牢粘合在一起，形成稳定的整体结构。

固化温度、时间和压力，都会影响制品的固化程度：固化不充分，制品强度不足、易变形；固化过度，制品会变脆、易开裂。如今，电子束固化等新技术的应用，还能减少热应力影响，实现常温固化，提升效率的同时降低成本。

从航空航天到民生领域：无处不在的应用价值

碳纤维缠绕工艺的应用，早已渗透到我们生活的方方面面，而这一切都源于它不可替代的核心优势——轻量化、高强度、耐腐蚀、高精度、高效率、可量产，这些优势让它能完美适配不同领域的严苛需求，尤其是那些对“轻、强、耐用”有高要求的领域，成为推动产业升级、替代传统工艺的核心动力，其应用价值远超其他成型技术。

1. 航空航天：国之重器的“硬核支撑”

这是碳纤维缠绕工艺最核心的应用领域，其不可替代的优势在此得到极致体现：导弹壳、火箭发动机壳、卫星支架等关键部件，都依赖干法缠绕工艺制造——既能实现大幅减重（比金属部件轻40%以上），降低装备飞行负荷、提升航程和机动性，又能承受极端压力和高温，确保飞行安全，同时高精度、高稳定性的优势，能满足航空航天装备“零误差、高可靠”的严苛要求。我国的高端航空航天装备，早已广泛应用这项技术，凭借其独特优势打破了国外垄断。

2. 能源领域：绿色转型的“助力者”

在风电领域，借助碳纤维缠绕工艺的轻量化、高强度优势，实现风电叶片减重30%，长度突破120米，大幅提升风机单机容量和发电效率，同时延长叶片使用寿命、降低维护成本；在氢能储运领域，国内研发的70MPa IV型储氢瓶，采用湿法缠绕工艺实现国产化，依托其轻量化（重量降低40%）、高气密性、耐腐蚀的优势，解决了传统储氢瓶重量大、安全性不足的痛点，为氢能产业链完善提供了关键支撑。

此外，天然气重卡的缠绕气瓶、核电领域的耐腐蚀管道，也都离不开碳纤维缠绕工艺的加持。

3. 民用工业：让产品更耐用、更轻盈

在民用领域，碳纤维缠绕工艺的应用也越来越广泛，其优势直接提升了产品的实用性和性价比：市政工程中的耐腐蚀管道，依托工艺的耐腐蚀、无拼接优势，能抵御酸碱腐蚀，延长使用寿命，降低维护成本；体育器材中的碳纤维球拍、弓箭，通过缠绕工艺的轻量化、高强度优势，实现减重的同时提升韧性和手感，远超传统材质产品；汽车领域的碳纤维传动轴、保险杠，凭借轻量化优势实现节能降耗，同时高强度特性提升碰撞安全性，兼顾环保与安全。

现状与未来：机遇与挑战并存

如今，我国的碳纤维缠绕工艺已经取得了长足进步，进一步放大了其核心优势——国产全自动缠绕机，支持T700-T1000级碳纤维高精度缠绕，良品率提升至98%，打破了进口设备垄断，让高精度、高效率的缠绕工艺实现国产化、低成本化；国内高校研发的智能缠绕系统，引入AI视觉检测，实现工艺参数自动调整，达到国际先进水平，进一步提升了工艺的稳定性和效率，让其优势得到更充分的发挥。

但这项技术也存在一些挑战：设备成本较高、对操作人员技能要求高，而且主要适用于管状、罐状等旋转对称制品，难以成型凹型等复杂形状。

未来，随着技术的不断优化，碳纤维缠绕工艺将朝着“智能化、绿色化、多元化”方向发展，进一步强化其核心优势：AI智能控制将实现全程无人值守，大幅提升生产效率、降低人工成本；循环经济技术将提升废料回收率至90%以上，进一步提升材料利用率、降低成本；缠绕-拉挤复合工艺将突破形状限制，拓展更多应用场景，让轻量化、高强度、高精度的优势覆盖更多领域，成为高端制造的核心支撑技术。
