650℃不分解！5.8GPa 拉伸强度！这才是有机纤维的天花板

2026-02-27 15:12:40

PBO 纤维的研发和诞生，从根上就不是民用需求驱动，而是 20 世纪 80 年代美国空军为航空航天超高性能材料需求立项。

最强化纤pbo纤维，鼎龙科技生产pbo纤维单体_财富号_东方财富网

斯坦福大学相关研究机构先拿下基础专利，授权陶氏化学后，又联合日本东洋纺花了数年攻克纺丝难题，1998 年才正式以 Zylon® 为品牌实现商业化，从研发到量产，全程都是顶尖技术攻关的结果，核心生产技术壁垒至今极高。

先看它的性能核心，

其所有优异特性都源于分子结构和聚集态结构。

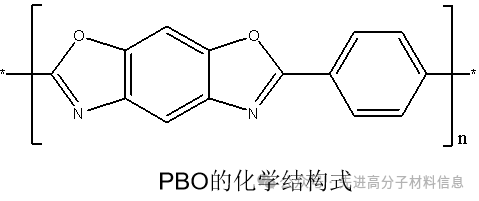

PBO 是线性高分子聚合物，分子链由苯并噁唑杂环和对位苯环交替连接，形成高度共轭的刚性棒状结构，整个分子链几乎没有可自由旋转的单键，化学和热稳定性的底层逻辑就在这；

纺丝后分子链高度平行排列形成液晶相，固化后是高度取向的结晶结构，分子间通过 π-π 堆叠形成强范德华力，这是它超高强度和模量的根本原因，后续也能通过合成更高分子量聚合物、共聚改性来进一步优化性能。

再看具体性能参数，这是最硬的部分。

热学上，惰性气氛下热分解温度高达 650℃，是商业化有机纤维中最高的之一，长期使用温度远高于芳纶，且热收缩率、热膨胀系数极低，高温下尺寸稳定性拉满；

力学性能是它的核心优势，标准型 PBO 纤维拉伸强度达 5.8GPa，是高强度钢丝的 2 倍、芳纶纤维的 1.5 倍以上，拉伸模量 270-280GPa，和普通钢材持平，但密度仅 1.54-1.56g/cm³，比强度和比模量直接拉开代差，同时蠕变性极小，长期负载和高温下尺寸几乎无变化，能量吸收能力优异，是理想的抗冲击材料。

还有关键的阻燃性，PBO 纤维极限氧指数 68%，远高于空气中 21% 的氧浓度，属于本质阻燃材料，火焰中不熔融、不收缩、几乎不产生烟雾，会直接碳化形成碳层阻隔燃烧，垂直燃烧测试中续燃、阴燃时间均为零，损毁长度接近零，这一特性在高温防护领域是不可替代的。

另外它耐有机溶剂，对弱酸弱碱耐受性良好，吸湿性也低，商业品回潮率仅约 0.6%，远低于同类刚性链聚合物。

当然，客观讲 PBO 纤维并非完美，

它有三个明确的性能短板，且都是由分子结构决定的固有问题。

第一是耐紫外线性能极差，未做防护处理时，400 小时 UV 加速老化后强度保持率仅 21.4%，1000 小时后降至 17%，超过 120 小时紫外照射就可能损失 80% 强度；

第二是耐弯曲疲劳性弱，极高的分子刚性导致柔韧性不足，反复弯折会造成纤维损伤、强度下降；

第三是对强酸强碱敏感，长时间接触会让力学性能显著衰减，这三个短板也是目前全球研究的主要改进方向。

PBO 能用来干嘛？

肯定先考虑做头盔和防护服啦！

PBO 纤维的抗拉强度是碳纤维的 1.8 倍，是钢材的 10 倍不止。

传统头盔高速撞击要么崩裂，要么缓冲层压溃，冲击力直怼脑袋；PBO头盔靠纤维丝层层分散冲击力，哪怕子弹近距离擦过，也能抗形变不崩裂。

同等厚度，PBO头盔抗钝器冲击比碳纤维款强40%，抗穿刺性能直接翻倍，工地坠物、骑行碰撞、爆炸破片都难击穿。

高温环境更是碾压级优势：

玻璃钢头盔遇火软化，而PBO纤维热分解温度高达650℃，极限氧指数68——说白了，扔火里都烧不起来。

消防员面对火星、滚烫碎片，PBO层稳扛高温不失效；摩托骑手遇上发动机回火、路边明火，头盔也能保持完整，不会因高温变脆开裂。

还有轻量化这个痛点，谁戴谁知道！

传统头盔为了凑够防护力，做得跟砖头似的，戴半小时脖子酸到抬不起来；

PBO 纤维密度只有 1.54g/cm³，比碳纤维还轻 15%，同等防护级别的 PBO 头盔，能比玻璃钢头盔轻近 30%。

消防员长时间佩戴爬楼、救援，颈椎压力直接减半；骑手跑长途，脑袋上少半斤重量，舒适度直接飙升，再也不用边骑边揉脖子。

那航空航天领域也得用吧？

机翼轻量化增强

PBO 纤维可与环氧树脂、聚酰亚胺等基体复合，制成高性能复合材料，用于飞机机身蒙皮、机翼结构件、尾翼等部位。

相比传统碳纤维复合材料，PBO 纤维复合材料在保持高强度的同时，兼具更优异的抗冲击性和耐高温性，能有效降低结构重量（减重幅度可达 20%-30%），提升飞机燃油效率和航程。

航天器结构件

在卫星、火箭等航天器中，PBO 纤维复合材料可用于承力结构、太阳能电池板支架等部件，能耐受太空极端温差（-270℃~150℃）和辐射环境，同时减轻航天器整体重量，降低发射成本。

发动机周边隔热材料

飞机发动机舱内的隔热罩、管道包覆层可采用 PBO 纤维编织物或复合材料。

其优异的耐高温性和低导热性（导热系数 0.12W/(m・K)）能有效阻隔发动机高温（可达 1000℃以上），保护舱内其他部件不受热损伤。

航天器热防护系统（TPS）

火箭箭体整流罩、返回舱隔热层可嵌入 PBO 纤维，配合陶瓷材料使用，能在再入大气层时抵御气动加热产生的高温（超过 1500℃），防止舱体烧毁，同时相比传统隔热材料（如石棉、酚醛树脂），大幅减轻防护层重量。

PBO 纤维的制备

第一步是单体合成，4,6 - 二氨基间苯二酚（DAR）盐酸盐是必需的中间体，现在常用的合成路线有三氯苯法、间苯二酚法、苯胺法等。其中陶氏化学的三氯苯法收率高，但原料不好获取，成本也偏高。

第二步是聚合体合成，常用对苯二甲酸法（多磷酸法）和对苯二甲酰氯法，用多聚磷酸或甲磺酸当溶剂，通过一系列精密的化学反应做出 PBO 聚合物。

第三步是纤维纺丝，用的是干喷湿纺 — 水洗干燥液晶纺丝技术，纺丝原液经过脱泡、过滤、挤出、拉伸、凝固、洗涤、干燥后卷绕成型，如果需要高抗拉模量的纤维，还得对初生丝做高温热处理。

最后说说产业格局和研究现状。

PBO 纤维生产技术门槛极高，全球范围内实现商业化生产的厂商数量极少，早期市场由日本东洋纺垄断，其 Zylon® 系列产品是行业标杆。
