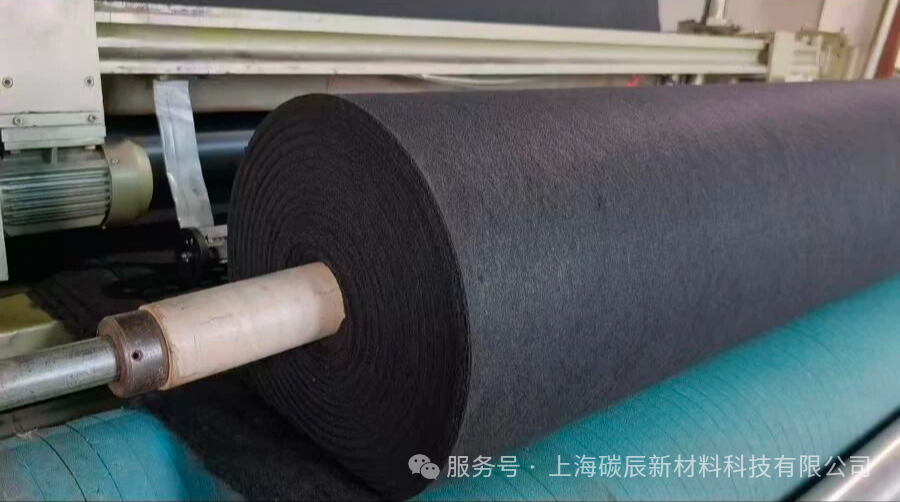

预氧丝毡针刺工艺流程

预氧丝毡针刺工艺是依托钢针机械穿刺实现预氧丝相互缠结，进而制成高强度、结构稳定毡材的核心工艺，适配预氧丝刚性较高、耐高温的特性，全程围绕“提升结构稳定性、保证性能均匀性”展开，核心流程涵盖原料准备、梳理铺网、针刺成型、后处理及切割质检，各环节参数精准度直接决定产品最终性能，以下为详细流程及操作要点。

一、原料准备（针刺工艺专用预处理）

原料预处理是保障针刺毡结构均匀、结合紧密的基础，需针对针刺工艺特性优化处理参数，避免纤维缠绕或结合力不足的问题。

•原丝选择：优先选用聚丙烯腈（PAN）基预氧丝，也可根据应用需求选用沥青基预氧丝，核心要求是原丝强度均匀、线密度一致，无断丝、结块现象，确保针刺过程中纤维不易断裂，缠结效果稳定。

•预氧丝复检：对预氧丝进行二次检验，确认其预氧程度达标（经200-300℃含氧环境预氧化形成梯形聚合物骨架），耐热性、阻燃性符合工艺要求，避免因预氧不足导致针刺后毡体性能衰减。

•短切处理：将合格预氧丝短切为30-80mm，此长度为针刺工艺最优范围——长度过长易导致纤维缠绕梳理困难，过短则会降低纤维间结合力，影响毡体强度；短切过程中需控制切口平整，避免出现斜切、毛边，减少针刺时的断丝概率。

•开松处理：采用梳针式开松机对短切后的预氧丝进行松散处理，彻底打散纤维结块，使纤维呈单纤维分散状态，同时去除原料中的杂质、碎丝，为后续梳理铺网奠定基础；开松程度需精准控制，过松会导致纤维损耗过大，过紧则无法达到均匀分散效果。

二、梳理与铺网（针刺前成型关键）

梳理铺网的核心目标是形成厚度均匀、纤维分布合理的纤网，为针刺成型提供稳定的“基底”，直接影响针刺后毡体的密度均匀性和力学性能一致性。

•梳理工序：将开松后的预氧丝送入梳理机，通过梳理机内的针布相互作用，进一步梳理成单纤维状态，同时调整纤维取向，使纤维大致沿同一方向排列（可根据需求控制纵横比1:1-1:3），确保梳理后的纤维层平整、均匀，无厚薄不均、纤维团聚现象；梳理过程中需控制梳理速度，避免速度过快导致纤维断裂或梳理不充分。

•铺网工序：采用交叉铺网机（针刺工艺首选）将梳理后的纤维层进行多层铺叠，铺网过程中控制纤网定量为200-1000g/㎡，可根据客户对毡体厚度的需求，调整铺网层数，确保铺叠后的纤网厚度均匀、透气性适中，无漏洞、起皱现象；铺网时需保持纤网张力稳定，防止纤网移位，影响后续针刺效果。部分场景可采用β射线密度仪实时扫描纤网，获取密度分布图，为后续精准针刺提供量化依据。

三、针刺成型（核心工序，决定毡体结构与强度）

针刺成型是预氧丝毡针刺工艺的核心，通过刺针的机械穿刺作用，使纤网中的预氧丝相互缠结，形成三维网络结构，从而提升毡体的力学性能和结构稳定性，分为预针刺和主针刺两个阶段，循序渐进完成纤维缠结。

（一）预针刺阶段

预针刺为过渡性针刺，核心作用是初步固定纤网，防止主针刺时纤网发生移位、变形，为后续主针刺提供稳定支撑。

采用低针刺密度，控制在20-50针/cm²，针刺速度适中，避免高速针刺导致纤网破损。

•控制针刺深度为3-5mm（短针深），刺针带倒钩穿透纤网后，将表层少量纤维带入纤网内部，实现初步缠结，确保纤网形态稳定，不松散、不脱层。

•预针刺过程中需实时观察纤网状态，若出现纤网移位，及时调整针刺位置和张力，避免影响后续主针刺的均匀性。

（二）主针刺阶段

主针刺是实现纤维紧密缠结、形成毡体核心结构的关键，通过提升针刺参数，使纤维充分交织，确保毡体达到规定的强度和密度要求。

•提升针刺密度至50-200针/cm²，根据毡体性能需求调整——要求强度高、密度大的产品，可适当提高针刺密度；反之则降低密度，避免过度针刺导致纤维断裂。

•调整针刺深度至5-20mm，刺针倒钩穿透纤网后，将更多表层和中层纤维带入纤网内部，使纤维相互缠绕、交织，形成致密的三维网络结构；针刺深度需均匀一致，避免局部过深或过浅，导致毡体厚薄不均、强度不一。

•部分高端产品可采用“双面针刺”工艺，通过上下针板同步穿刺，使纤网上下层纤维缠结均匀，避免单面针刺导致的表层毛羽过多、结构不均等问题，进一步提升毡体的力学性能和表面平整度。

•主针刺过程中需控制针刺频率和针板运动幅度，保持稳定运行，同时定期检查刺针状态，及时更换磨损、弯曲的刺针，避免断针残留于毡体中，影响产品质量。

四、后处理（稳定性能，优化外观）

针刺后的毡体存在一定内应力，表面可能存在毛羽、尺寸不稳定等问题，后处理的核心是消除内应力、优化外观，确保毡体性能稳定，满足后续应用需求。

•热定型处理：将针刺后的毡体送入热定型机，在200-250℃的温度环境下进行热定型处理，持续一定时间，彻底消除针刺过程中产生的内应力，使毡体尺寸稳定，尺寸收缩率控制在1%以内；热定型温度和时间需精准控制，温度过高会导致纤维老化、变脆，温度过低则无法彻底消除内应力，影响毡体尺寸稳定性。

•表面处理：根据客户需求，对热定型后的毡体进行表面打磨处理，去除表面多余毛羽，使毡体表面平整、光滑，避免毛羽脱落影响后续使用；打磨过程中需控制打磨力度，避免过度打磨导致毡体厚度不均、强度下降。

•二次热处理（可选）：对于要求较高的高端产品，可进行二次热处理，进一步巩固纤维间的缠结结构，提升毡体的耐热性、结构稳定性和力学性能，适配高温、腐蚀性等严苛应用环境。

五、切割与质量检测（成品把控）

此环节为成品出厂前的最后把控，核心是确保产品尺寸符合需求、性能达标，剔除不合格产品。

•切割处理：根据客户指定的尺寸、形状，采用专用切割设备对后处理后的毡体进行切割，切割过程中需控制切割精度，避免出现尺寸偏差、切口不平整等问题，确保成品尺寸符合标准；切割后的成品需进行边角修整，去除毛刺、毛边。

•质量检测：建立全项检测标准，对成品进行逐一或抽样检测，核心检测项目包括：

◦外观检测：检查毡体表面无破损、无断针残留、无毛羽过多、无厚薄不均等问题；

◦尺寸检测：检测成品的厚度、幅宽、长度，确保偏差在规定范围内；

◦物理性能检测：检测毡体的密度、拉伸强度、抗撕裂强度等，确保符合应用需求；

◦化学性能检测：检测毡体的氧指数、耐热性等，确认预氧丝性能未衰减，满足阻燃、耐高温要求。

六、针刺工艺关键注意事项

•全程控制纤维湿度，避免预氧丝吸潮后出现结块、梳理困难，影响针刺效果；

•针刺过程中需保持设备清洁，定期清理针板、纤网通道内的碎丝、杂质，避免堵塞设备或影响产品质量；

•所有工艺参数（短切长度、针刺密度、热定型温度等）需严格按照产品规格要求控制，不可随意调整，确保批量产品性能一致；

•操作人员需做好防护措施，避免刺针、纤维碎屑造成人身伤害，同时定期检查设备运行状态，及时排查故障。

注：预氧丝毡针刺工艺的核心优势的是成型效率高、毡体强度可控、适配多种厚度需求，广泛应用于高温过滤、保温隔热、防火阻燃等领域，工艺参数可根据具体应用场景灵活调整。
