什么是碳纤维复合材料热压罐成型工艺？

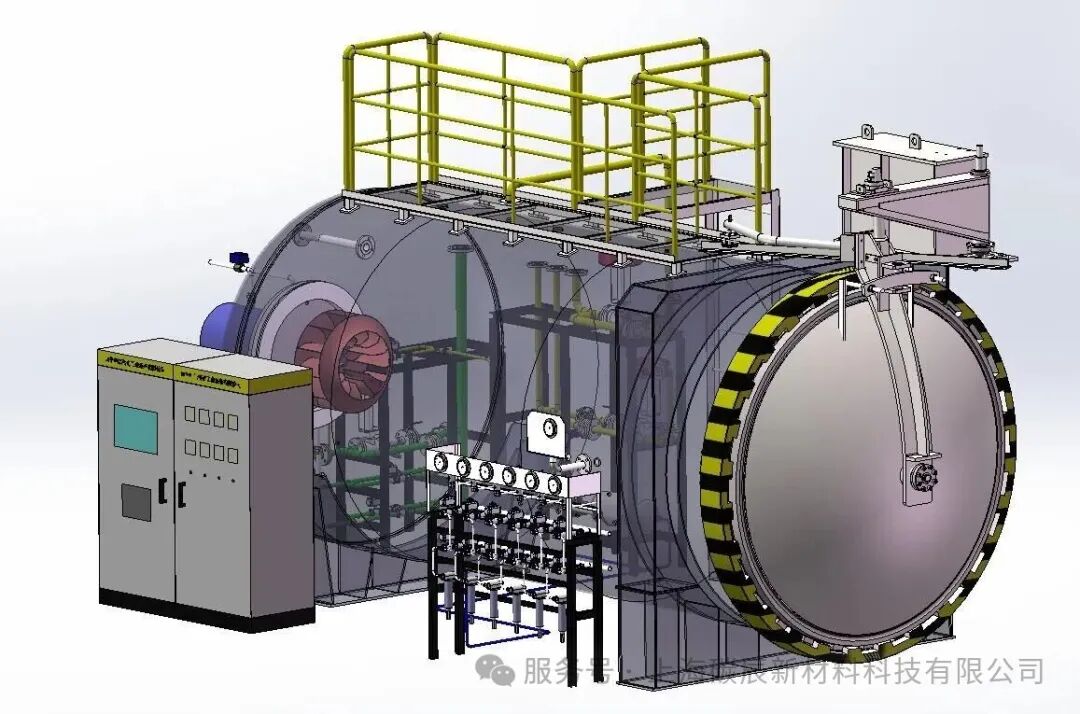

碳纤维复合材料热压罐成型工艺，简称热压罐工艺，是一种利用密闭罐体，通过同时施加高温和高压来固化成型高性能复合材料构件的高级制造技术。它是航空航天、高端体育器材、风电叶片等领域制造关键承力部件（如飞机机翼、机身壁板、F1赛车车身、高尔夫球杆等）的核心工艺，被誉为生产“尖端复合材料制品的标杆技术”。
一、 工艺原理与核心要素

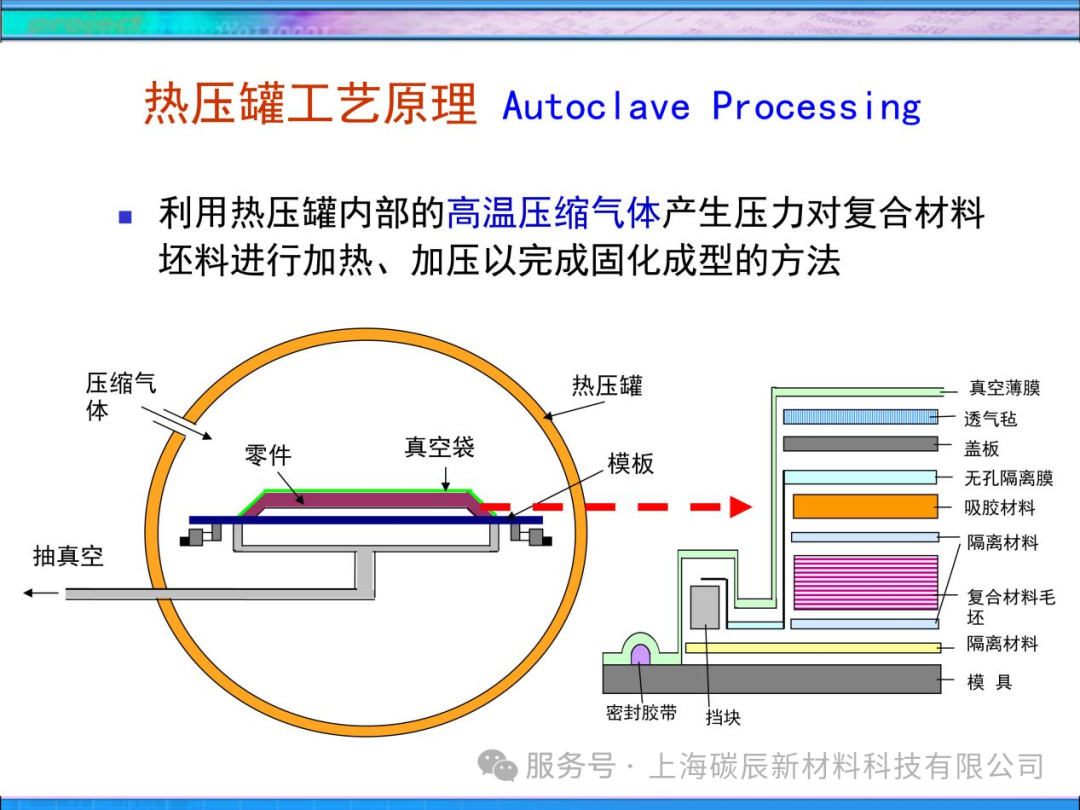

热压罐工艺的本质是模拟并精确控制复合材料固化所需的热力学环境。其核心原理可概括为：在真空辅助下，利用热压罐内部均匀的高压气体（通常为惰性气体氮气或空气）和可控的加热系统，对预浸料铺层进行压实、固化，最终形成高纤维含量、低孔隙率、高性能的复合材料构件。
其三大核心要素是：
1. 高温：提供能量，激活预浸料中的树脂体系发生化学反应（固化），从粘流态转变为坚硬的固态。
2. 高压：通常为0.3-2.0 MPa（相当于3-20个标准大气压）。高压的作用至关重要：
· 压实铺层：排出层间空气和挥发分。
· 抑制孔隙：高压使可能形成的气泡溶解在树脂中或被压缩至微观尺度。
· 保证纤维含量：使纤维紧密排列，获得高纤维体积分数（通常>60%），从而最大化材料的力学性能。
3. 真空：在模具和真空袋之间建立负压环境。其作用是：
· 辅助排气：在加压前和加压初期，抽出铺层中的大部分空气和挥发物。
· 提供压实驱动力：形成压差，帮助压实铺层。
· 监控工艺：通过真空度变化监测工艺过程是否正常。
二、 标准工艺流程步骤
1. 模具准备：清洁并涂抹脱模剂，确保制品顺利脱模。
2. 材料铺放：将碳纤维预浸料（预先浸渍了未固化树脂的纤维布或带）按设计方向和顺序在模具上逐层铺贴，形成“预制体”。
3. 辅助材料铺放（真空袋系统）：在预制体上依次铺设多种辅助材料，构成一个密闭系统：
· 隔离膜：防止树脂粘附。
· 透气毡：提供气体排出通道。
· 真空袋膜：使用密封胶条将其边缘与模具密封，形成密闭空间。
4. 抽真空：连接真空管路，抽至目标真空度（通常接近-0.1 MPa），检查系统密封性。
5. 进罐与固化：
· 将整个模具组件推入热压罐。
· 关闭罐门，按照预设的 “固化周期曲线” 自动运行程序。该曲线严格控制温度、压力、时间三者的关系：
· 升温阶段：树脂粘度降低，开始流动。
· 保温/加压阶段：在特定温度点施加高压，进行压实和恒温反应。
· 高温固化阶段：升至最终固化温度，使树脂充分交联。
· 降温冷却阶段：在压力下控制冷却，避免变形和开裂。
6. 脱模与后处理：程序结束后，取出制品，移除真空袋材料，进行脱模。制品通常还需进行后固化、机械加工、检测等。
三、 工艺的优缺点
优点：
· 制品质量极高：能生产出孔隙率极低（可<1%）、纤维含量高、力学性能和物理性能优异且稳定性好的构件。
· 压力均匀：罐内气体压力从各个方向等压施加，尤其适合大型、复杂型面、双曲率构件的均匀压实。
· 适用性广：可用于多种树脂体系（环氧、双马、聚酰亚胺等）和不同增强材料（碳纤维、玻璃纤维、凯夫拉等）。
· 工艺成熟可靠：是航空航天领域经过数十年验证的“黄金标准”。
缺点：
· 设备成本极其高昂：大型热压罐本身是价格昂贵的重型压力容器，配套设施（加热、冷却、控制、安全系统）复杂。
· 能耗巨大：加热和维持巨大容积的高压气体需要消耗大量能源。
· 生产周期长：升降温速度受设备能力限制，固化周期通常以小时计，生产效率相对较低。
· 尺寸受限制：制品尺寸不能超过罐体容积。
四、 与其他成型工艺的对比
· 相较于模压成型：热压罐压力较低但更均匀，适合复杂构件；模压压力高但方向单一，适合简单平板件，效率更高。
· 相较于真空导入（VARI）：VARI仅靠真空压力（约0.1 MPa），而热压罐有附加气体压力，故热压罐成型的制品致密性和性能更优，但成本也高得多。
· 相较于自动铺丝/铺带+热压罐：这是当前高端制造的组合，自动铺放提高效率和质量一致性，再结合热压罐固化，是制造大型飞机主结构件的主流方法。
· 未来趋势：出于降本增效考虑，行业正在发展 “非热压罐成型” 技术，旨在通过优化材料（如新型预浸料）和工艺，在不使用热压罐的情况下，达到或接近热压罐工艺的性能。
五、 总结
碳纤维复合材料热压罐成型工艺是一种以高昂成本和能源消耗为代价，换取极致、可靠性能的顶级制造技术。它通过高温高压的协同作用和真空辅助，在高度可控的环境中使复合材料实现最优固化，是尖端工业领域不可或缺的关键技术。尽管面临成本和非热压罐新技术的挑战，但在可预见的未来，对于要求绝对可靠性的航空航天主承力结构件，热压罐工艺仍将占据不可替代的核心地位。
